Декодеры
Декодеры
Декодеры (дешифраторы) позволяют преобразовывать одни виды двоичных кодов в другие. Преобразование производится по правилам, описанным в таблицах истинности, поэтому построение дешифраторов не представляет трудностей. Для построения дешифратора можно воспользоваться правилами построения схемы для произвольной таблицы истинности.
Рассмотрим пример построения декодера из двоичного кода в десятичный. Таблица истинности такого декодера приведена на рисунке 1.

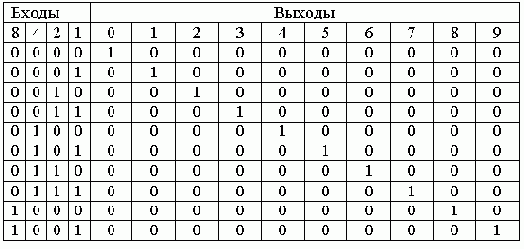

Рисунок 1. Таблица истинности десятичного декодера.
В соответствии с принципами построения произвольной таблицы истинности по произвольной таблице истинности получим схему декодера, реализующего таблицу истинности, приведённую на рисунке 1. Эта схема приведена на рисунке 2.

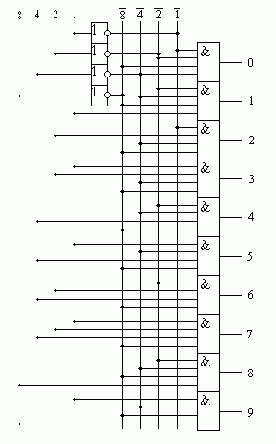

Рисунок 2. Принципиальная схема двоично-десятичного декодера.
Точно так же можно получить схему для любого другого декодера или дешифратора.
Дешифраторы выпускаются в виде отдельных микросхем или используются в составе других микросхем, таких как мультиплексоры или ПЗУ. Изображение дешифратора на принципиальных схемах приведено на рисунке 3. На этом рисунке приведено обозначение двоично-десятичного дешифратора, принципиальная схема которого изображена на рисунке 2.
Рисунок 3. Изображение двоично-десятичного дешифратора на принципиальных схемах.
