Построение памяти микроконтроллеров семейства MCS-51

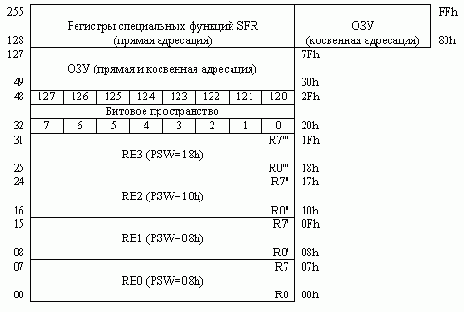

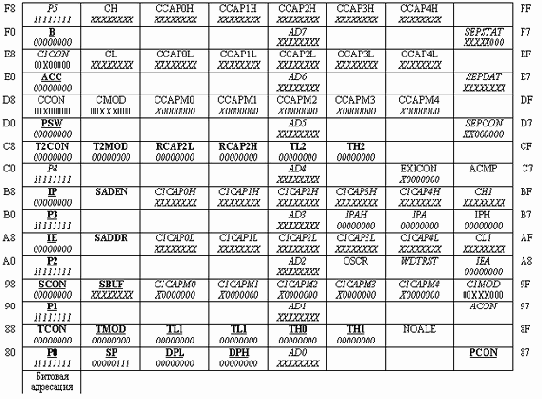

Микроконтроллеры семейства MCS-51 построены по Гарвардской архитектуре. Это означает, что память данных и память программ в этих микросхемах разделены и имеют отдельное адресное пространство. В этих микроконтроллерах имеется пять адресных пространств: память программ, внешняя память данных три для внутренней памяти. Такое построение памяти позволяет удвоить доступное адресное пространство. Кроме того такое построение памяти позволяет в ряде случаев увеличить быстродействие микросхем.

Схема подключения внешних микросхем памяти к микроконтроллерам семейства MCS-51 показана на рисунке 1. Регистр адреса D3 на этой схеме предназначен для запоминания младших 8-ми бит адреса, передаваемых через шину данных/памяти, совмещенную с портом P0. Старшие восемь бит адреса передаются через шину адреса, совмещенную с портом P2. Во время передачи адреса через порт P0, микроконтроллер вырабатывает синхроимпульс на ножке ALE. Именно этот импульс позволяет запомнить младший байт адреса в регистре D3.

Для обращения к памяти данных и к памяти программ используются одни и те же шина адреса и шина данных, но разные управляющие сигналы. Для чтения памяти программ вырабатывается сигнал PSEN, а для чтения памяти данных вырабатывается сигнал RD. Для записи информации в память данных вырабатывается сигнал WR. То есть память программ доступна только для чтения, а память данных доступна и для чтения и для записи любой информации, записанной в двоичном коде.


Рисунок 1. Схема подключения схем внешней памяти к микроконтроллерам семейства MCS-51

Память программ микроконтроллеров MCS-51

Память программ предназначена для хранения программ и имеет отдельное от памяти данных адресное пространство объемом 64 Кбайт, причем для некоторых микросхем (например КР1816ВЕ51, КМ1819ВЕ751, КР1830ВЕ51) для хранения программ на кристалле микроконтроллера расположено ПЗУ. Это ПЗУ отображается в область млаших адресов памяти программ.
