Чипсет Intel 975X
Чипсет Intel 975X (i975X) относится к изделиям верхнего диапазона функциональных возможностей, производительности и цен. Он пришел на смену i955X, который, в свою очередь, заменил i925XE и i925X. i975X ориентирован на создание высокопроизводительных настольных персональных компьютеров и рассчитан на системы с процессорами, созданными по технологии 90 нм, подключаемыми через разъем LGA 775 и работающими с шиной FSB типа QPB (Quad-Pumped Bus).
Чипсет поддерживает как традиционные модели Intel Pentium 4, Intel Pentium 4 Extreme Edition, так и двухъядерные Intel Pentium D и Intel Pentium Extreme Edition, включая варианты процессоров с реализацией технологии Hyper-Threading.
Производителем заявлена поддержка i975X тактовых частот процессорной шины 266 или 200 МГц, что должно обеспечивать передачу данных и адреса соответственно на частотах 1066/800 МГц и 533/400 МГц. Использование чипсетом тактовых частот 133/100 МГц, обеспечивающих частоты передачи данных 533/400 МГц и адреса 266/200 МГц, формально не предусмотрено.

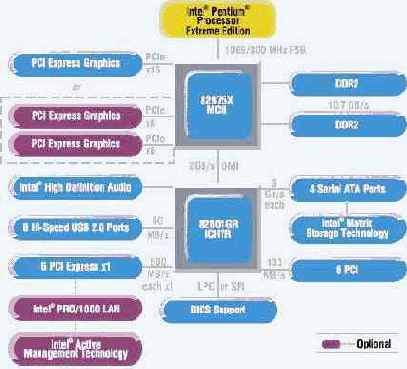

Традиционно для современных наборов микросхем системной логики, чипсет i975X состоит из двух компонентов, называемых Memory Controller Hub (MCH) и I/O Controller Hub (ICH). В базовый комплект входят микросхемы Intel 82975X Memory Controller Hub (MCH) и Intel 82801GB (ICH7).
В качестве второй микросхемы может использоваться улучшенный вариант ICH7, представленный микросхемой Intel 82801GR (ICH7R). Микросхемы MCH и ICH соединены специальной локальной шиной Direct Media Interface (DMI) со скоростью передачи данных до 2 Гбайт/с в каждом направлении. Обеспечивается полный дуплекс.
Компонента MCH содержит в своем составе контроллеры, предоставляющие интерфейсы с высокой пропускной способностью. Эти контроллеры управляют системной шиной с передачей данных с частотой 800/1066 МГц и двух канальной оперативной памятью. В дополнение к этому они организуют работу графического интерфейса PCI Express x16 (до 8 Гбайт/с) для внешнего видеоадаптера или двух PCI Express x8 (до 2×4 Гбайт/с) для двух внешних видеоадаптеров, что не было предусмотрено у предшественника, i955X.
Кроме того, встроенные в MCH контроллеры содержат средства связи с микросхемой ввода/вывода ICH.
Интегрированный в микросхему Intel 82975X контроллер памяти предусматривает поддержку двух- или одноканального режима работы памяти DDR2 SDRAM. Следует отметить, что для чипсета i975X, как и в случае с i955X, предусмотрена поддержка только DDR2 SDRAM (533/667). Поддержка DDR SDRAM, реализованная у чипсетов линейки i915, не предусмотрена.
Процессорной шиной поддерживается 36-битная адресация, что обеспечивает для данного чипсета, как и в случае с i955X, поддержку до 8 Гбайт оперативной памяти. Предусмотрена также поддержка технологии автоматических контроля и коррекции сбоев памяти — Error Checking and Correction (ECC), при этом возможно использование как модулей ECC х8 DIMM, так и non-ECC x8 и non-ECC x16.
Реализована фирменная технология Intel Memory Pipeline Technology — она обеспечивает небольшое повышение производительности подсистемы памяти. Микросхемой MCH поддерживаются разные частотные режимы работы для шин процессора и памяти. Двухканальная память DDR2 SDRAM с частотой 533 МГц имеет максимальную пропускную способность до 8,5 Гбайт/с, а с частотой 667 МГц — до 10,7 Гбайт/с. Возможны модули x8 и x16 с микросхемами 256 Мбит, 512 Мбит и 1 Гбит.
Управление периферийными устройствами компьютера осуществляет вторая компонента чипсета. Здесь необходимо отметить, что в чипсете i975X использована микросхема ICH седьмой версии, в соответствии с этим она получила наименование ICH7 и представлена микросхемой Intel 82801GB.
Кроме Intel 82801GB, как было указано выше, возможно использование расширенной версии хаба ICH7 — ICH7R, представленного микросхемой Intel 82801GR. Компонента ICH7R обеспечивает до шести PCI-E и поддержку RAID: функции Intel Matrix Storage (RAID 0, 1, 0+1, 5).
