Особенности архитектуры
Материнские платы линейки GAG1975X созданы в соответствии с референс-дизайном и учитывают требования повышенного энергопитания современных электронных компонентов. Архитектура моделей рассчитана на использование как одноканальных, так и двухканальных конфигураций подсистемы оперативной памяти с модулями DDR2 SDRAM. Без ограничений могут применяться модули DDR2 533. В режимах с частотой процессорной шины 800 и 1066 МГц возможно использование модулей DDR2 667. При выборе частоты 1066 МГц в режиме разгона, устанавливаемом в BIOS Setup, модули памяти работают как DDR2 888. В двухканальном режиме это обеспечивает достижение максимальной полосы пропускания для оперативной памяти, а следовательно, и всей системы.
Оценивая функциональные возможности материнских плат линейки GA-G1975X, необходимо отметить, что используемые в конструкции полупроводниковые элементы отличаются не только высокой производительностью, но и высоким энергопотреблением, а следовательно, и теплообразованием. Кроме процессора и микросхем чипсета значительным источником тепла являются элементы преобразователей напряжений (VRM). Они необходимы для питания процессора, модулей оперативной памяти и видеоподсистемы.
Мощный тепловой поток требует использования адекватных средств поддержания необходимых термических режимов эксплуатации. И если в случае с Gigabyte GAG1975XС для охлаждения электронных компонентов достаточно традиционных средств охлаждения, то для решения проблемы высокого теплообразования элементов Gigabyte GA-G1975X, рассчитанных на экстремальные режимы эксплуатации, в дополнение к пассивным средствам инженеры предложили специальную конструкцию, предусматривающую наличие воздуховодов и специальных турбин. В торцах двух воздуховодов установлено четыре 40-миллиметровых вентилятора.
Образуемые ими мощные потоки воздуха, обтекая элементы VRM, радиаторы процессора и чипсета, а также модулей памяти, уносят значительное количество тепловой энергии от нагретых компонентов. В одном из воздуховодов расположен северный мост чипсета с радиатором, во втором — часть преобразователя процессорного питания с радиатором на полевых транзисторах.

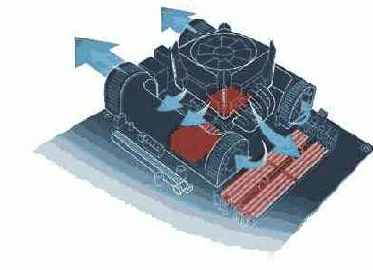

Данный способ охлаждения, основанный на использовании описанной конструкции, инженеры Gigabyte назвали технологией Turbojet. Основные потоки воздуха, порожденные Turbojet, представлены на рис. 2.

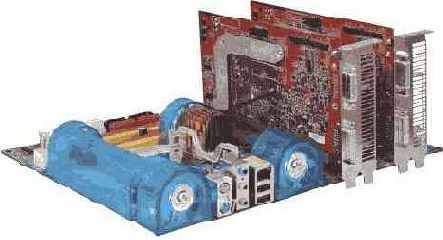

Эти видеоадаптеры подключаются посредством двух слотов стандарта PCI Express x16, поддерживающих режимы PCI Express x8 (рис. 3). А для расширения компьютерной системы используются два слота PCI и два PCI Express x4.
Традиционный сетевой контроллер Gigabit Ethernet реализован на микросхеме Broadcom 5789, подключенной через шину PCI Express х1. Новые платы — благодаря поддержке компоненты чипсета ICH7R — имеют в своем составе четыре порта Serial ATA 300 и один порт Parallel ATA-100. Микросхема ICH7R предоставляет возможность на основе накопителей Serial ATA реализовать функции RAID 0, RAID 1, RAID 0+1, RAID 5. Дополнительная микросхема ITE IT8211F обеспечивает работу Parallel ATA IDE с поддержкой протоколов UltraDMA 133/100/66.
Хотя указанные материнские платы и обеспечивают высокий уровень производительности всех входящих в их состав систем, конструкторы предусмотрели средства разгона, позволяющие повысить производительность ПК за счет увеличения тактовых частот основных подсистем. Этому способствует фирменная утилита EasyTune 5, обеспечивающая мониторинг и настройку системных параметров в реальном времени.Кроме того, материнская плата поддерживает целый ряд эксклюзивных разработок Gigabyte. Среди них Dual BIOS — технология резервного хранения программного кода BIOS в дополнительной микросхеме, что обеспечивает повышенную надежность при выполнении операции модификации кода, а также в случае вирусных атак. Так же поддерживается CIA (CPU Intelligent Accelerator) 2 — динамическое изменение частоты процессорной шины, а следовательно, и процессора (в зависимости от его текущей загрузки, определяемой характером выполняемых задач). Технология MIB (Memory Intelligent Booster) 2 позволяет повысить производительность (декларируется до 10 %) подсистемы оперативной памяти за счет сокращения задержек без снижения стабильности.
