данной операции МП. Если функция


Вершина графа
Описание операции
Временные характеристики выполняемой операции
Вершины-по­следователи


Вероятность Pii
МП, ... МП„
1 ... k
1 ... k
XI
XXXY
t11 Un
X2 ... —
1 ... —
Xz
XYXY
t21 hn
X3 ... X4
Р23 ... p34.
.
.
.
.

.
.
.
.





Xk
YYXX
tk1 tkn
 — ... —
0 ... 0

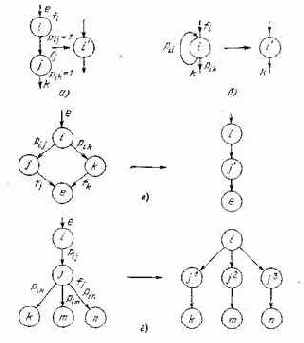

Рис. 3.4. Преобразования графовой модели:
а — последовательное сокращение

6 — устранение петли

в — параллельное сокращение

г — декомпозиция вершины

данной операции МП. Если функция вершины отображает запрос ввода-вывода или другую операцию взаимодействия с МПУ, то в этом случае время выполнения для нее задается извне модели. Значения параметра гц определяется исходя из быстродействия соответствующих МПК с учетом разрядности представления опе­рандов, которая определяется на этапе анализа алгоритма. Для операторов языка моделирования, не имеющих аналогов по вы­полняемой функции в системах команд МП, разрабатываются подпрограммы или аппаратные процессоры реализации этих опе­раторов. Время выполнения подпрограмм может имеряться сред­ним значением t и дисперсией о2.
Вершины-последователи представляют собой вершины графа, использующие результаты вычисления, произведенного на данном шаге программы. Они описываются своим номером. Заключитель­ный элемент содержит значение вероятности передачи управления в ту или иную вершину-последователь. Сумма вероятностей пере­дачи управления одной, неконечной вершины равна 1. Если вер­шина-последователь единственная, то передача управления в эту вершину осуществляется с вероятностью, равной 1. Конечная вер­шина не содержит вершин-последователей. Число столбцов этого элемента, как и предыдущего, определяется максимальным чис­лом вершин-последователей.
Описание модели в табл. 3.3 не является исчерпывающим. В зависимости от цели, преследуемой при разработке модели, таб­лица может быть дополнена другими элементами, например зна­чением емкости памяти или числом регистров общего назначения (РОН), значением погрешности вычисления соответствующего оператора и т. п.
Итак, графовая модель программы не зависит от типа МП, его системы команд и позволяет оценить быстродействие и точность реализации алгоритма на заданном наборе МП.
3.3. АВТОМАТИЗАЦИЯ ВЫБОРА ТИПА И ЧИСЛА МИКРОПРОЦЕССОРОВ
На этапе выбора типа и числа МП решается одна из сложных задач проектирования МПУ: оценка вариантов исполь­зования аппаратных средств и программного обеспечения для ре­ализации исходного алгоритма (А). Кроме того, определяется тип и число МП, обеспечивающих решение заданного алгоритма А в реальном масштабе времени (ТПр<Т) и с заданной точностью (б<бдоп).
Исходными данными для выбора типа и числа МП являются результаты анализа решаемого алгоритма и графовая модель программы, рассмотренная в § 3.2. Заданный алгоритм реализу­ется на элементной базе, которая может быть представлена, на­пример, в виде табл. 3.4.
