МИКРОПРОЦЕССОРНЫЕ УСТРОЙСТВА В РАДИОЭЛЕКТРОННОЙ АППАРАТУРЕ



Основные конструктивные параметры печатных плат




Параметры реализации
Варианты реализаций микропроцессора базовой операции
Рис. 3.9,а
Рис. 3.9,6
Рис. 3.9.S
Рис. З.Э.г
Тип используемых микросхем
К1800ВС1
К500ИШ79
КР1802ВВ1
КР1802ВР5
КМ1804ВС2
КМ1804ВР1
КР1802ВР5
КР1802ИМ1
КР1802БВ1
KPI802BP5
КР1802ИМ1
Число микросхем, шт.
8
2
4
1
4
1
4
24
4
1
4
Период вычисле­ния БО, мкс
1,86
1,2
0,2
0,9
Среднее число вы­водов одной мик­росхемы, шт.
40
40
50
43
Шаг установки микросхем, мм
50X38,5
47,5x32,5
45x38,5
42,5x32,5
Размеры краевых полей (x1; х2; у1, у2), мм
5; 5; 5; 22,5
5; 5; 5; 22,5
5; 5; 5; 22,5
5; 5; 5; 22,5
Размеры печатной платы, мм
110X220
105x190
190X297
137,5X125
Площадь печатной платы, см2
242
199,5
564,3
171,5
Потребляемая мо­щность, Вт
12,6
17,2
56
16,6
Удельная потреб­ляемая мощность, Вт/см2
0,05
0,09
0,0992
0,097
Основные конструктивные параметры печатных плат для различных струк­турных вариантов МП БО приведены в табл. 3.7. Расчет конструктивных па­раметров проводился для случая, когда БИС МПК серий К1800 и КМ1804 вы­полняются в корпусах с шагом выводов 2,5 мм, а БИС МПК КР1802 — в кор­пусах с шагом выводов 1,25 мм, монтаж осуществляется гибким печатным кабелем. Шаг установки микросхем определялся исходя из среднего числа выво-лов на одну микросхему и шага выводов корпуса.
Из анализа данных табл. 3.7 вытекает, что предпочтительными вариантами реализации МП БО являются структуры, изображенные на рис. З.ЭДг.
3.4. АВТОМАТИЗАЦИЯ ВЫБОРА ЭЛЕМЕНТНОЙ БАЗЫ ЗАПОМИНАЮЩИХ УСТРОЙСТВ
Большое число типов БИС ЗУ и противоречивость требо­ваний, предъявляемых к модулям памяти, предопределяют мно­гообразие вариантов их реализации. Выбор оптимального вари­анта представляет собой сложную задачу, решение которой без использования средств автоматизации затруднительно.


Рассмотрим алгоритм выбора элементной базы ЗУ по крите­рию минимума общей площади монтажных плат. Исходными дан­ными являются: емкость ОЗУ (ПЗУ), определяемая на этапе анализа алгоритма; разрядность операндов, констант, команд и их количество; частота дискретизации входного сигнала; длитель­ность цикла вычисления результата (7ц); допустимое значение удельной мощности рассеивания; допустимое значение интенсив­ности отказав или нара1ботка на отказ; возможные конструктив­ные варианты реализации модуля ЗУ: печатная плата (одно- или двухсторонняя, многослойная), микросборка (однослойная, много­слойная). Кроме параметров реализации модуля ЗУ задают так­же основные характеристики и перечень заданных серий микро­схем ЗУ. Этот перечень может быть задан в виде таблицы, по форме аналогичной табл. 3.4, но содержащей следующие столб­цы: серия БИС ЗУ, емкость (слов), разрядность, длительность цикла обращения, потребляемая мощность, интенсивность отка­зов, тип корпуса или размеры кристалла и др.
1. Определяется коэффициент распараллеливания ЗУ, обеспе­чивающий считывание и запись информации в реальном времени:

где N0=NBX + NBb!x — общее число входных операндов, считывае­мых из ОЗУ (ПЗУ) (iVBx), и результатов вычислений, записывае­мых в ОЗУ за время одного цикла вычислений 7Ц; t0 — длитель­ность цикла обращения, под которым понимается либо большее из времен записи ш считывания (для ОЗУ), либо время считывания ПЗУ.
2. Рассчитывается коэффициент распараллеливания ОЗУ, обе­спечивающий временное согласование работы АЦП и ОЗУ, пред­назначенного для хранения входного массива:

Выбираем Kр>mах {К1Р, К2р}. Это значение обеспечивает ра­боту МПУ в РМВ.
3. Распараллеливание блоков памяти приводит к необходимо­сти использования буферного ЗУ (БЗУ), выполняющего временное согласование работы ОЗУ (ПЗУ) и МП. Можно выделить два типа БЗУ: первое принимает информацию с АЦП и МП. Общее число входов-выходов этого БЗУ равно No + l, а разрядность (N0+l)l. Между БЗУ и ОЗУ обычно находится мультиплексор, коммутирующий (N0 + 1)l входов на Kpl выходов, соединенных с входами блоков ОЗУ.


Буферное ЗУ второго типа устанавливается между выходом ОЗУ и МП. На вход БЗУ поступает информация с К выходов блоков памяти разрядностью KL Эта информация коммутируется на l входы АУ.
Число микросхем регистрового БЗУ

где l БЗУ1, lбзу2 — разрядность регистров БЗУ первого и второ­го типа. Для коммутации информации используются мультиплек­соры типа (N0+ 1) X 1 и K Х 1 соответственно. ;.
4. Число микросхем для реализации ОЗУ

где Е — число слов ОЗУ, lОзу, Eозу — разрядность и число адре--сов микросхем ОЗУ соответственно.
5. Аналогично п.4 определяется число микросхем ПЗУ.
6. Определяется значение интенсивности отказов модуля ЗУ:

где Кi — число микросхем i-й серии в модуле
ЗУ; Хг — интенсивность отказов микросхем i-й серии; k — число типов микросхем, используемых при реализации модуля ЗУ. Если Лзу<лдоп, то переход к п.8, если нет, то переход к п.7.
7. Определяется тип и кратность резервирования блоков ЗУ, обеспечивающих Л3у<ЛДОП при минимальной площади монтаж­ных плат. Методика решения задачи оптимального резервирова­ния изложена в [49].
Резервирование является одним из методов повышения на­дежности функционирования устройств. Другие методы и их срав­нительный анализ рассмотрены в [47].
8. С учетом полученных значений кратности резервирования определяется общая площадь монтажных плат Sj, необходимая для размещения модуля ЗУ, реализованного на конкретном j-м наборе микросхем.
Методика вычисления площади подложек микросборок задан­ного набора микросхем приведена в § 2.4. Порядок расчета пло­щади печатных плат рассмотрен в примере 3.3.
9. Вычисляется удельная мощность рассеивания модуля ЗУ, реализованного на j-м наборе микросхем:

где Pi — мощность, потребляемая микросхемой i-го типа; k — коэффициент полезного действия (& «0,24-0,3).
Сравниваем полученное значение рУА j с допустимым значени­ем рдоп. Если Рудi>рДоп, то корректируем значение Sj:

10. Расчеты по пп. 1 — 9 повторяются для всех возможных на­боров типов микросхем, заданных в исходных данных.


После про­ ведения всех вычислений получаем массив значений


где G — максимальное число возможных вариантов ре­ализации модуля ЗУ. Оптимальным считается такой набор серий микросхем, который дает минимальное значение S3y.
При м е р 3.4. Определить структуру и оптимальные параметры модуля ОЗУ МП БО, рассмотренного в примере 3.3.
Исходные данные: емкость ОЗУ EОзу =256 слов, длительность цикла вы­числения ТЦ = Т-О =2 МКС Разрядность массива входных отсчетов 8, выход­ных 16. Частота дискретизации Fд=1 МГц. Основание преобразования r=2. Допустимое значение удельной мощности рассеивания: pДOП=0,02 Вт/см2. На­работка на отказ T=104 ч. Тип конструкции — односторонняя печатная плата. Модуль ОЗУ реализуется на микросхемах, приведенных в табл. 1.5.
1. Выбираем из табл. 1.5 первый этап микросхем — КР132РУ6А.
2. Определяем коэффициент распараллеливания ОЗУ:

3. Поскольку Кр=1, модуль ОЗУ может быть реализован одним блоком; зходные, выходные и промежуточные массивы отсчетов будут записываться по свошл адресам. Разрядность слов принимается максимальной — 16 бит.
Число микросхем КР132РУ6А, необходимое для реализации модуля ОЗУ, равно

4. Полагая, что интенсивность отказов любой микросхемы из табл. 1.5 рав­на 10-6, определяем наработку на отказ модуля ЗУ:

5. Считая, что установочные размеры микросхемы равны 36X32,5 мм, а значения краевых полей х1=Х2=y1=5 мм, y2=10 мм, определяем площадь пе­чатной платы, необходимую для размещения микросхем КР132РУ6А:

6. Удельная мощность рассеяния модуля ОЗУ

Корректируем значение площади печатной платы: S=8/0,02=400 см2. 7. В соответствии с алгоритмом необходимо повторить вычисления для каждой серии табл. 1.5. Однако даже поверхностный анализ показывает, что оптимальной будет серия КР537РУ8А. При условии равенства установочныж размеров микросхем площадь печатной платы для этой серии равна 24,1 см2.
Таким образом, приведенный выше алгоритм позволяет выбрать серию мик­росхем, обеспечивающих реализацию модулей памяти в рамках заданных ог­раничений и при минимальной площади монтажных плат.


Без существенной пе­ ределки алгоритм может быть использован для выбора элементной базы ЗУ по другим критериям.
3.5. ВЫБОР АНАЛОГО-ЦИФРОВОГО ПРЕОБРАЗОВАТЕЛЯ
Аналого-цифровое преобразование входного сигнала x(t) заключается в дискретизации его по времени и квантованию по­лучаемых дискретных отсчетов по уровню. При выполнении этих процессов входной сигнал представляется последовательностью чисел в той или иной позиционной системе счисления. Неидентич­ность представления сигнала в цифровую форму называют поте­рями, или шумами аналого-цифрового преобразования [2, 30], Источниками этих шумов являются временная дискретизация сиг­нала и его амплитудное квантование. Для случая вероятностной оценки шумов, когда ошибки дискретизации и квантования пред­ставляются как случайные шумоподобные процессы типа «белый шум», причем любые два источника шума некоррелированы, шумы АЦП суммируются с входными шумами, шумами вычислений» снижая отношение сигнал-шум на выходе МПУ.
Уровни шумов аналого-цифрового преобразования зависят от параметров АЦП, которые обусловлены характеристиками вход­ного сигнала.
Среднее значение тАцп и дисперсия а2АЦП шума квантования в зависимости от выбранной системы счисления и способа округ­ления результата определяются соотношениями:

где ДАцп — шаг квантования.
Зависимость уровней шумов от частоты дискретизации и дли­тельности выборки АЫП будет рассмотрена ниже.
Итак, при выборе АЦП на основании характеристик обраба­тываемого сигнала определяют требуемые параметры АЦП: час­тоту дискретизации, длительность выборки, разрядность и потери, вносимые аналого-цифровым преобразователем. Затем из группы АЦП, параметры которых соответствуют вычисленным значениям, определяют оптимальный. Следует отметить, что небольшое число типов АЦП относительно типов микросхем ЗУ или МП облегчает решение этой задачи и сводит ее практически к определению ос­новных параметров АЦП, удовлетворяющих обрабатываемому сигналу.
Выбор частоты дискретизации входного сигнала зависит от диапазона обрабатываемых частот.


В соответствии с теоремой Котельнмкова FM,>2fmaкc, где fмакс — максимальная частота спек­ тра сигнала. Однако при дискретизации входного сигнала на не­сущей частоте огибающая его спектра S(f) состоит из двух сим­метричных относительно начала координат огибающих составляю­щих спектров S+(f) и S-(f), причем S(f) =5+(f) +S-(f) (рис. 3.10). Если принять, что спектральная плотность сигнала равна нулю вне полосы ( — fс — AF, — fc + AF) — для отрицательных частот и (fс — AF, fc + AF) — для положительных частот, то можно выбрать Fa значительно ниже, чем fмакс.
При выборе Fц исходят из условия, что К и К-М переносов огибающей спектра S~(f) не образуют пересечений с S+(f). Если пересечений с S+(f) нет, то в силу цикличности спектра эти пе­ресечения отсутствуют во всем диапазоне частот.
Пересечения спектров будут отсутствовать лишь при выпол­нении следующего условия [50]:
                                                                                                         (3.13)
Решая систему неравенств (3.13) относительно FR, получаем
                                                                                                                    (3.14)
Используя неравенство (3.14), можно построить области до­пустимых значений частот дискретизации, обеспечивающие отсут­ствие пересечений составляющих спектра S+(f) и S~(f), так как для всех частот, принадлежащих этим областям, будет справед­ливо неравенство Fд>4ДF. Наибольший интерес представляет выбор минимально возможной частоты дискретизации. Такой вы­бор соответствует FR/2ДF>2. При этом необходимо учитывать, что при снижении FA уменьшается — бf и +6f, т. е. огибающие спектра сближаются.

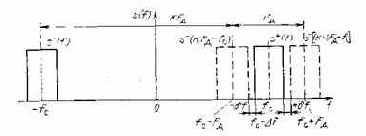

Рис. 3.10. Выбор частоты дискретизации входного сигнала

Рис. 3.11. Определение длительности выборки аналого-цифрового преобра­зователя
Длительность выборки АЦП существенно влияет на величину потерь кванто­вания. Обычно считается, что выборка происходит за время, значительно меньшее длительности периода вход­ного сигнала, и поэтому эти выборки условно можно счи­тать дельта-функциями — 8(t — KTK). При квантова­нии на несущей частоте период входного сигнала уменьшается и становится соизмеримым с длительностью выборки АЦП (рис, 3.11).


С учетом конечной длительности выборки дискретизированный входной сигнал мож­но представить следующим образом [50]:
                                                                                                                              (3.15)
где 0 — длительность выборки входного сигнала.
Считаем, что выборку АЦП можно аппроксимировать прямо­угольной функцией вида

Подставив эти значения в (3.15) и приведя необходимые пре­образования, получим выражение для спектра сигнала с учетом длительности выборки [50]: V
                                                                                                               (3.16)
где S(f) — спектр сигнала при длительности выборки сигнала,; стремящейся к нулю S(f) — спектр сигнала при длительности выборки, равной ф.
Сомножитель sin (пfф)/(пfф) приводит к снижению амплитуды спектральных составляющих, что эквивалентно уменьшению отно­шения сигнал-шум, а следовательно, увеличению потерь. Сомно­житель ехр( — jnfQ) приводит к сдвигу фазы спектральных от­счетов, причем величина сдвига зависит от диапазона частот при­нимаемого сигнала.
С точки зрения уменьшения отношения сигнал-шум, определя­ющим является значение первого сомножителя.
В табл. 3.8 приведены основные результаты роста потерь при увеличении длительности выборки .входных отсчетов.
