Основы микропроцессорной техники



Архитектура персонального компьютера


Персональный компьютер типа IBM PC имеет довольно традиционную архитектуру микропроцессорной системы и содержит все обычные функциональные узлы: процессор, постоянную и оперативную память, устройства ввода/вывода, системную шину, источник питания (рис.7.1). Основные особенности архитектуры персональных компьютеров сводятся к принципам компоновки аппаратуры, а также к выбранному набору системных аппаратных средств.

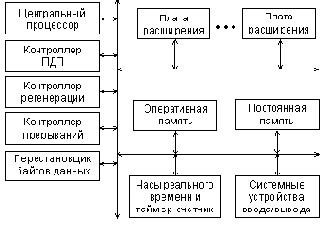

Рис. 7.1.  Архитектура персонального компьютера типа IBM PC.

Функции основных узлов компьютера следующие:

  • Центральный процессор — это микропроцессор со всеми необходимыми вспомогательными микросхемами, включая внешнюю кэш-память и контроллер системной шины. (О кэш-памяти подробнее будет рассказано в следующих разделах). В большинстве случаев именно центральный процессор осуществляет обмен по системной шине.
  • Оперативная память может занимать почти все адресуемое пространство памяти процессора. Однако чаще всего ее объем гораздо меньше. В современных персональных компьютерах стандартный объем системной памяти составляет, как правило, от 64 до 512 Мбайт. Оперативная память компьютера выполняется на микросхемах динамической памяти и поэтому требует регенерации.
  • Постоянная память (ROM BIOS — Base Input/Output System) имеет небольшой объем (до 64 Кбайт), содержит программу начального запуска, описание конфигурации системы, а также драйверы (программы нижнего уровня) для взаимодействия с системными устройствами.
  • Контроллер прерываний преобразует аппаратные прерывания системной магистрали в аппаратные прерывания процессора и задает адреса векторов прерывания. Все режимы функционирования контроллера прерываний задаются программно процессором перед началом работы.
  • Контроллер прямого доступа к памяти принимает запрос на ПДП из системной магистрали, передает его процессору, а после предоставления процессором магистрали производит пересылку данных между памятью и устройством ввода/вывода. Все режимы функционирования контроллера ПДП задаются программно процессором перед началом работы.
    Использование встроенных в компьютер контроллеров прерываний и ПДП позволяет существенно упростить аппаратуру применяемых плат расширения.
  • Контроллер регенерации осуществляет периодическое обновление информации в динамической оперативной памяти путем проведения по шине специальных циклов регенерации. На время циклов регенерации он становится хозяином (задатчиком) шины.
  • Перестановщик байтов данных помогает производить обмен данными между 16-разрядным и 8-разрядным устройствами, пересылать целые слова или отдельные байты.
  • Часы реального времени и таймер-счетчик — это устройства для внутреннего контроля времени и даты, а также для программной выдержки временных интервалов, программного задания частоты и т.д.
  • Системные устройства ввода/вывода — это те устройства, которые необходимы для работы компьютера и взаимодействия со стандартными внешними устройствами по параллельному и последовательному интерфейсам. Они могут быть выполнены на материнской плате, а могут располагаться на платах расширения.
  • Платы расширения устанавливаются в слоты (разъемы) системной магистрали и могут содержать оперативную память и устройства ввода/вывода. Они могут обмениваться данными с другими устройствами на шине в режиме программного обмена, в режиме прерываний и в режиме ПДП. Предусмотрена также возможность захвата шины, то есть полного отключения от шины всех системных устройств на некоторое время.
Важная особенность подобной архитектуры — ее открытость, то есть возможность включения в компьютер дополнительных устройств, причем как системных устройств, так и разнообразных плат расширения. Открытость предполагает также возможность простого встраивания программ пользователя на любом уровне программного обеспечения компьютера.

Первый компьютер семейства, получивший широкое распространение, IBM PC XT, был выполнен на базе оригинальной системной магистрали PC XT-Bus. В дальнейшем (начиная с IBM PC AT) она была доработана до магистрали, ставшей стандартной и получившей название ISA (Industry Standard Architecture).


До недавнего времени ISA оставалась основой компьютера. Однако, начиная с появления процессоров i486 (в 1989 году), она перестала удовлетворять требованиям производительности, и ее стали дублировать более быстрыми шинами: VLB (VESA Local Bus) и PCI (Peripheral Component Interconnect bus) или заменять совместимой с ISA магистралью EISA (Enhanced ISA). Постепенно шина PCI вытеснила конкурентов и стала фактическим стандартом, а начиная с 1999 года в новых компьютерах рекомендуется полностью отказываться от магистрали ISA, оставляя только PCI. Правда, при этом приходится отказываться от применения плат расширения, разработанных за долгие годы для подключения к магистрали ISA.

Другое направление совершенствования архитектуры персонального компьютера связано с максимальным ускорением обмена информацией с системной памятью. Именно из системной памяти компьютер читает все исполняемые команды, и в системной же памяти он хранит данные. То есть больше всего обращений процессор совершает именно к памяти. Ускорение обмена с памятью приводит к существенному ускорению работы всей системы в целом. Но при использовании для обмена с памятью системной магистрали приходится учитывать скоростные ограничения магистрали. Системная магистраль должна обеспечивать сопряжение с большим числом устройств, поэтому она должна иметь довольно большую протяженность; она требует применения входных и выходных буферов для согласования с линиями магистрали. Циклы обмена по системной магистрали сложны, и ускорять их нельзя. В результате существенного ускорения обмена процессора с памятью по магистрали добиться невозможно.

Разработчиками был предложен следующий подход. Системная память подключается не к системной магистрали, а к специальной высокоскоростной шине, находящейся «ближе» к процессору, не требующей сложных буферов и больших расстояний. В таком случае обмен с памятью идет с максимально возможной для данного процессора скоростью, и системная магистраль не замедляет его. Особенно актуальным это становится с ростом быстродействия процессора (сейчас тактовые частоты процессоров персональных компьютеров достигают 1—3 ГГц).



Таким образом, структура персонального компьютера из одношинной, применявшейся только в первых компьютерах, становится трехшинной (рис. 7.2).


Рис. 7.2.  Организация связей в случае трехшинной структуры.

Назначение шин следующее:

  • к локальной шине подключаются центральный процессор и кэш-память (быстрая буферная память);
  • к шине памяти подключается оперативная и постоянная память компьютера, а также контроллер системной шины;
  • к системной шине (магистрали) подключаются все остальные устройства компьютера.
Все три шины имеют адресные линии, линии данных и управляющие сигналы. Но состав и назначение линий этих шин не совпадают между собой, хотя они и выполняют одинаковые функции. С точки зрения процессора, системная шина (магистраль) в системе всего одна, по ней он получает данные и команды и передает данные как в память, так и в устройства ввода/вывода.

Временные задержки между системной памятью и процессором в данном случае минимальны, так как локальная шина и шина памяти соединены только простейшими быстродействующими буферами. Еще меньше задержки между процессором и кэш-памятью, подключаемой непосредственно к локальной шине процессора и служащей для ускорения обмена процессора с системной памятью.

Если в компьютере применяются две системные шины, например, ISA и PCI, то каждая из них имеет свой собственный контроллер шины, и работают они параллельно, не влияя друг на друга. Тогда получается уже четырехшинная, а иногда и пятишинная структура. Пример такой структуры компьютера приведен на рис. 7.3.

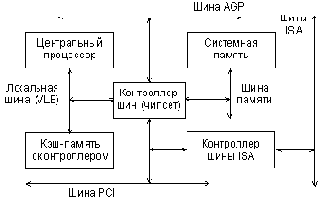

Рис. 7.3.  Пример многошинной структуры.

В наиболее распространенных настольных компьютерах класса Desk-top в качестве конструктивной основы используется системная или материнская плата (motherboard), на которой располагаются все основные системные узлы компьютера, а также несколько разъемов (слотов) системной шины для подключения дочерних плат — плат расширения (интерфейсных модулей, контроллеров, адаптеров). Как правило, современные системные платы допускают замену процессора, выбор его тактовой частоты, замену и наращивание оперативной памяти, выбор режимов работы других узлов.



На системной плате сейчас обычно располагаются также основные средства внешнего интерфейса, служащие для присоединения как встроенных устройств (например, дисковых носителей), так и внешних устройств компьютера (например, клавиатуры, мыши, принтера, сканера, модема). Для подключения видеомонитора, как правило, используется специальная плата расширения (контроллер дисплея), вставляемая в один из слотов. Это позволяет заменять ее более мощной при необходимости установки нового монитора.

Отметим, что для получающих все более широкое распространение портативных персональных компьютеров класса ноутбуков (notebook) применяются несколько иные конструктивные решения. В частности, в них отсутствуют слоты расширения системной шины, а практически все узлы компьютера выполняются на одной плате. Но мы в основном будем говорить о компьютерах типа desktop (настольных), так как именно они наиболее приспособлены для построения сложных систем, допускают довольно простую модернизацию (upgrade) и настройку на конкретные нужды пользователя.
